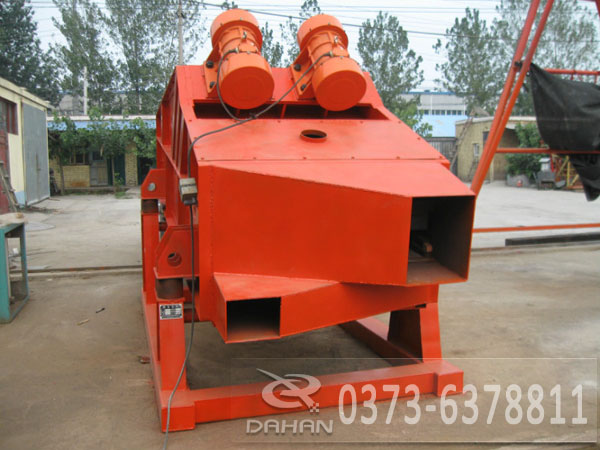

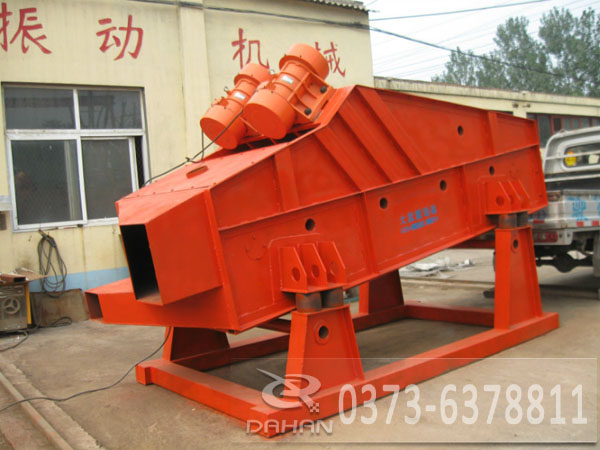

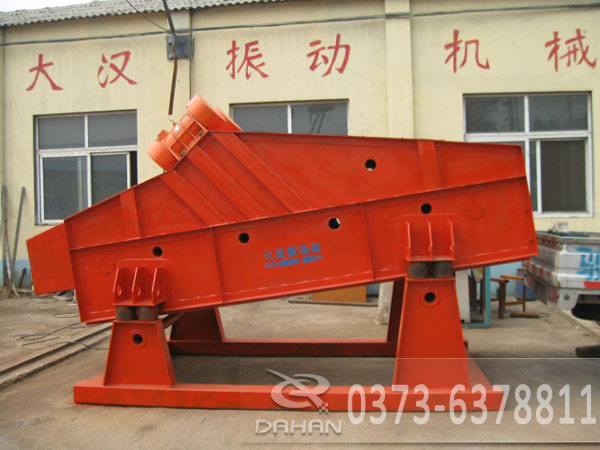

1230型礦用振動篩概述：

1235型礦用振動篩是ZSG系列的一種，該設備寬1.2米，長3.5米，是一種篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用能耗低振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。

該系列重型振動篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點；

1230型礦用振動篩工作原理和結構：

篩箱依靠兩臺相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的 振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

1230型礦用振動篩設備構成：

ZSG重型篩由振動源、篩體、篩網、減振裝置及底架組成，篩箱由篩框、篩板、襯板組成，篩板側板采用優質鋼板制作而成，側板和橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

1230型礦用振動篩性能特點：

ZSG系列重型直線振動篩是大漢機械自行研制的篩分設備，是在廣泛汲取了業內同行生產經驗及一線使用用戶反饋意見的基礎上升級設計的ZSG系列，具有眾多優勢特點。

1、整機設計合理，造型美觀大方，結構簡單、實用、耐用；

2、篩分效率高，篩分處理能力巨大；

3、合理的結構使整機體積小，重量輕，安裝簡單方便，操作容易；

4、設備能夠低，有效的節約大量能源；

5、價格低，投入少，經濟適用，易損件少；

6、拼塊組裝篩板設計，篩網傾角大，更換簡單、方便，壽命更長；

7、型號齊全，可滿足不同物料特性、處理量要求、生產環境限制等篩分條件；

8、敞開型、封閉型選擇靈活，滿足各種篩分需求。

1230型礦用振動篩技術參數：

				t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

1230型礦用振動篩型號說明：

大漢機械生產的ZSG系列礦用振動篩型號齊全，可滿足用戶不同物料特性、處理量要求、場地限制等眾多篩分要求。另外，我公司ZSG系列直線振動篩針對用戶不同的需求，設計了兩種機型，敞開型及封閉型。

敞開型（ZSG-寬×長）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

封閉型（ZSGB-寬×長）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

1230型礦用振動篩技術參數：

				t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

1230型礦用振動篩型號說明：

大漢機械生產的ZSG系列礦用振動篩型號齊全，可滿足用戶不同物料特性、處理量要求、場地限制等眾多篩分要求。另外，我公司ZSG系列直線振動篩針對用戶不同的需求，設計了兩種機型，敞開型及封閉型。

敞開型（ZSG-寬×長）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

封閉型（ZSGB-寬×長）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

1230礦用振動篩安裝調試：

1、支撐底架固定在基礎上，使同側前后支承座高度差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均在2mm以內。

2、選擇角度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。此時各支承點彈簧的高度應一樣，誤差不得大于2mm。

3、當需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角達到使用要求。

4、篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的間隙為30-50mm。

5、篩機出廠時，雙振幅調為6-8mm，使用時用戶可根據需要調整振動電機的主、副偏心塊間的夾角，改變激振力的大小，進而調整篩機的振幅。

1230型礦用振動篩注意事項：

1、在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，固定螺栓應多次擰緊，尤其是振動電機、支承座、篩板的固定螺栓。

2、檢查兩臺振動電機的轉向是否相反， (備注：否則應變更一臺電機的電源相序)，使兩臺振動電機的轉向相反。

3、篩機空載運行4-6小時，啟動、運行、停車一至二次觀察設備情況，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。

4、將各部位連接螺栓重新緊固一次，以后應定期緊固。

5、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。

6、篩網發生松裂或磨損，應及時緊固或更換。

7、篩分物料時，給料要均勻，使物料在篩面上均勻分布，如物料"跑偏"，應調整給料點。

8、振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

9、篩機停機前，應先停止給料，等篩面物料走完后，再停機。停機后要及時清理篩面上的物料和雜物以防粘網堵網。

1230型礦用振動篩使用與維護：

在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異?，F(xiàn)象及聲響，空運轉時應保持平穩正常。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時后，將各部位聯接螺栓重新緊固一次，以后再重復進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩面，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護、保養。

1230型礦用振動篩選型說明：

1、ZSG型系列重型振動篩，有十?dāng)?shù)個定型規格并分別有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求；

2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。
