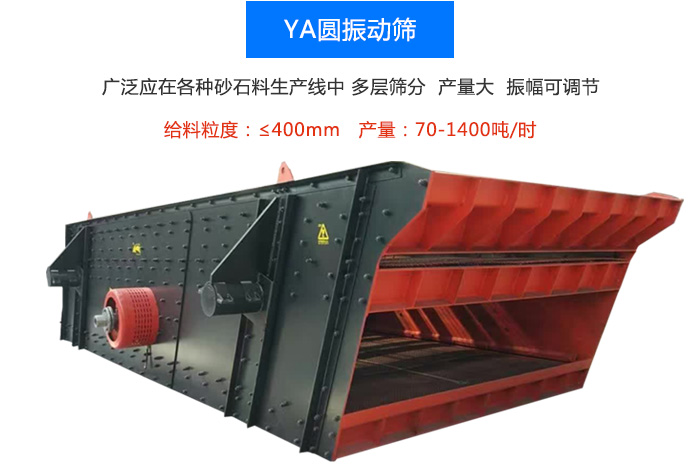

產品概述:

YA圓振動篩是一種標準化的篩分設備。該系列篩分機機箱運動軌跡為圓，根據用途有輕型和重型之分，篩機篩面有單層和雙層兩種結構形式，可應用于選礦、建材、電力、輕工和化工各行業對各種顆粒狀和小塊狀散固體物料的干式分級。YA圓振動篩適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。

圖片展示

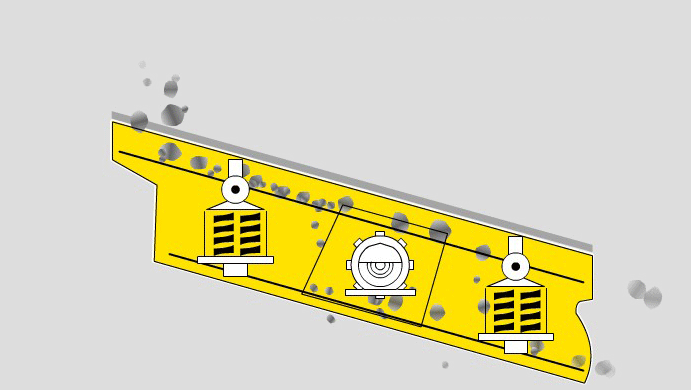

YA圓振動篩工作原理：

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

YA系列圓振動篩特點

1、多層篩選：振幅可調，物料篩分線長，也可進行1-4層篩分，成品規格均勻。

2、處理能力大：振動篩采用小振幅、高頻、大傾角結構，每小時處理量80-620噸。

3、不容易堵網：采用彈簧鋼編織篩網或穿孔篩網，使用壽命長，篩箱振動強，不易堵孔。

4、易于調整：幅、振動頻次、篩面傾角均可根據用戶生產線的實際情況進行調整

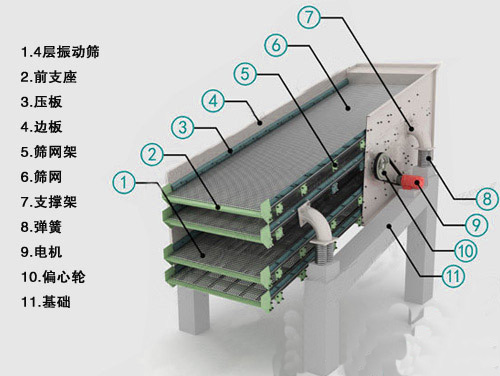

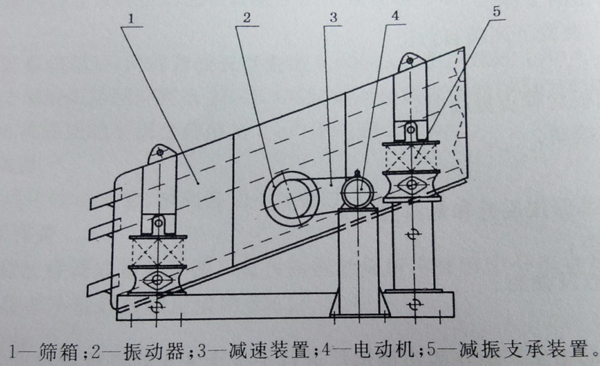

YA系列圓振動篩原理結構圖

YK/YA圓振動篩主要技術參數：

YK型號：

型號	篩面					給料粒度	處理量	振頻	雙振幅	電動機		每支點動負荷		總重
	層數	面積	傾角	篩孔	結構					型號	功率	工作時	啟停機時
YK1430	1	4.2	15	3-100	沖孔、聚胺酯	≤200	18-375	970	7-10	Y160M-6	7.5	±800	±6400	3612
YK1845	1	6					21-438	970		Y180L-6	15	±1000	±8000	4664
YK2050	1	8.1					23-479	970		Y180L-6	15	±1200	±9600	5426
YK2445	1	10.5					26-542	970		Y200L-6	18.5	±1200	±9600	6232
YK2450	1	12				≤200	31-646	970		Y200L-6	22	±1800	±9600	7000
YK2460	1	14.4				≤200	31-646	970		Y225M-6	30	±1800	±14400	8490
YK3060	1	18				≤200	39-813	980		Y225M-6	30	±2400	±19200	10510
YK3660	1	21.6				≤200	47-976	980		Y250M-6	37	±4000	±32000	14900
2YK1430	2	4.2				≤200	18-375	970		Y180L-6	15	±1200	±9600	5500
2YK1638	2	6				≤200	21-438	970		Y200L-6	18.5	±1600	±12800	7000
2YK1845	2	8.1				≤200	23-479	970		Y200L-6	22	±2000	±16000	8300
2YK2050	2	10				≤200	26-542	980		Y225M-6	30	±2400	±19200	9800
2YK2450	2	12				≤200	31-646	980		Y225M-6	30	±3200	±25600	10500
2YK2460	2	14.4				≤200	31-646	980		Y225M-6	30	±3200	±25600	11210
2YK3060	2	18				≤200	31-646	980		Y250M-6	37	±4400	±35200	15800

YA型號：

號	給料粒度mm	處理量t/h	雙振幅mm	配用電機		單點動負荷N	動負荷N	外形尺寸長×寬×高
				型號	功率Kw
YA-1236	<200	70-250		Y160M-4	11	±802	±4008	3757×2364×2465
YA2-1236	<200	70-250		Y160M-4	11	±802	±4008/	3757×2364×2465
YA-1536	<400	200-650		Y160M-4	11	±931	±4665	3757×2670×2437
YA1-1536	<400	200-650		Y160L-4	15	±931	±4665	3757×2715×2437
YA-1236	<400	250-750		Y160M-4	11	±980	±4900	3757×2975×2437
YA2-1236	<400	250-750		Y160L-4	15	±980	±4900	3757×3020×2437
YA-1236	<400	300-850	9-11	Y160L-4	15	±928	±4640	4331×3020×2700
YA1-1236	<400	300-850		Y160L-4	15	±928	±4640	4331×3020×2700
YA-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA2-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA-1236	<400	450-1150		Y180M-4	15	±2889	±14445	4945×3423×3501
YA2-1236	<400	450-1150		Y180L-4	18.5	±2889	±14445	4945×3463×3501
YA-1236	<400	550-1350		Y200L-4	22	±2889	±14445	6116×3619×3849
YA2-1236	<400	550-1350		Y200L-4	30	±2889	±14445	6116×3619×3849
YA-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846
YA2-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846

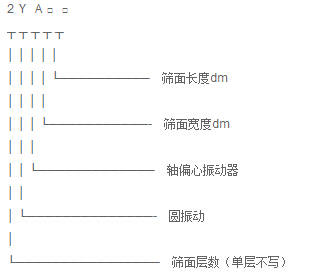

YA圓振動篩型號標示：

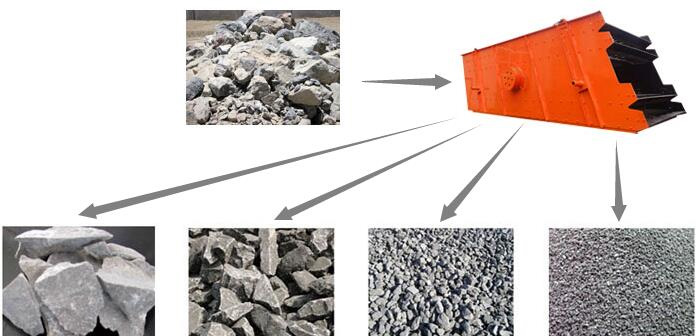

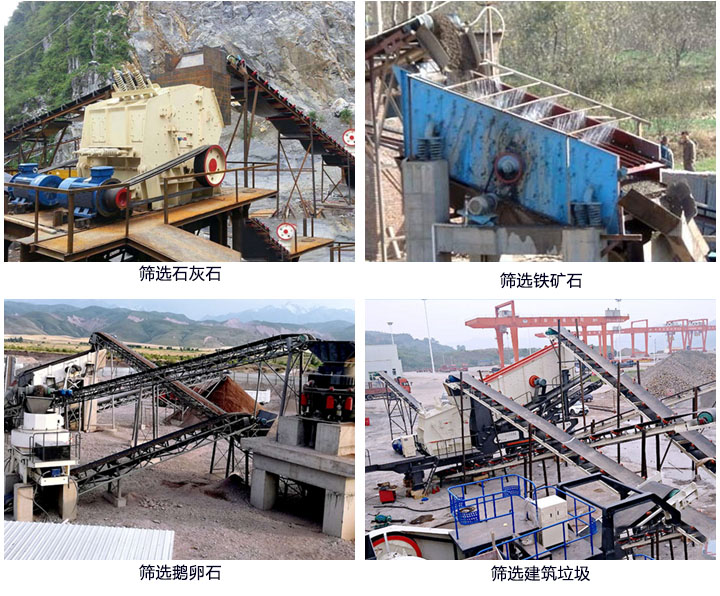

YA圓振動篩使用范圍：

YA系列圓振動篩是一種通用且已標準化的振動篩分設備，根據用途可分為輕型圓振動篩和重型圓振動篩，廣泛應用于選礦、建材、電力、輕工和化工各行業對各種顆粒狀和小塊狀散固體物料的干式分級；也可適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩選。篩箱運動軌跡為圓，篩機篩面有單層和雙層兩種結構形式，機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。

YA系列圓振動篩選用須知：

1、篩機分單層和雙層，并有輕型和重型之分。

2、篩網結構有編織網、沖孔篩板等。如果選用鐵簽式篩板可按要求設計。

3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝供貨。

5、給科箱為選擇件，用戶如有要求，可供給料箱。

6、在選用時如有改變篩面傾角的要求，可另行設計。

7、基礎螺拴由用戶自備。

YA圓振動篩安裝調試方法：

1、篩機出廠時，激振器內注有潤滑油，兼有防腐性能，有效期三個月。存放期超過三個月后，運轉20min，還可繼續防腐三個月，工作時必須換上清潔的潤滑油。

2、經常保持激振器通氣孔的通暢（因阻塞易導致漏油）。如果暢通后仍然漏油，就應更換油封。

3、軸承正常工作不應超過75℃，新激振器因?yàn)橛幸粋€(gè)跑合過程，故可能溫度略高，但經過運轉8h后，溫度應穩定下來，如果溫度持續過高，應檢查油的級別、油位和油的清潔度。

4、保證迷宮槽內充滿潤滑脂，在灰塵量大的場合下工作，應當更加頻繁的加注潤滑脂。

5、更換V帶時，應完全松開電動機地腳螺母，方便將V帶放入帶輪槽內，不允許用棍棒或其他物體撬Ｖ帶，Ｖ帶的張緊力必須適合，帶輪必須對正，在首次調整張力后，進行48ｈ工作，再重新調整一次。

6、激振器與篩箱連接的螺栓為高強度螺栓，不允許用普通螺栓代替，必須定期檢查緊固情況，每月檢查一次。其中任意一個螺栓松動，也會導致其他的螺栓剪斷，引起篩機損壞。

7、采用環槽鉚釘連接的地方，允許用高強度螺栓代替，所有接觸面或孔，均應沒有鐵屑、灰、油、銹和毛刺。

8、采用的高強度螺栓、螺母和墊圈，必須符合《鋼結構用高強度大六角螺栓、大六角螺母、墊圈技術條件》的要求。

9、為了防止焊接引起的內應力，一般情況下不允許在現場對篩箱及任何輔助件進行焊接，必須焊接時，應由熟練的操作人員進行。建議采用以下步驟：

a、為防止裂紋延伸，在裂紋的每一端鉆6mm直徑的孔。

b、用圓鏟子沿裂紋兩面鏟出坡口。

c、先預熱60℃左右，用3mm直徑的電焊條（相對應的牌號），并防止任何夾渣核咬肉現象。

d、磨平兩側突起的焊肉，焊上補強板。

e、如果需要在篩面托架橫梁上焊接時，所有焊縫應是平行于橫梁，不可橫向焊接。

f、采用交流電焊接時，篩箱應接地，防止電流通過軸承，否則，易導致軸承的損壞。

10、火焰切割時，切割面周?chē)矔?huì)產生應力，所有，篩箱上的任何附加孔都應該鉆成。

11、在編織篩網與篩網托架之間，配備有專用的減震橡膠條。為了使篩網使用壽命更長，應使橡膠條恰當?shù)奈挥趦烧咧g，發現損壞的減震橡膠條應及時更換。

12、更換編織網時，應保證篩箱兩側板與篩網鉤子之間有相等的間隙，先緊固中間壓緊扁鋼，同時拉緊張緊板保持篩網表面張力均勻，并用手錘沿全長輕輕敲打，檢查張緊情況。若接觸不好，張力不夠或不勻，是篩網過早損壞的重要原因之一。

13、張緊板導向角鋼是可調的，安裝篩網時，應先松開導向角鋼螺栓，使上下可以移動，篩網放妥后，先擰動張緊螺母，給張緊板一個輕微壓力，然后驅動導向角鋼，直到篩網緊靠在篩面托架上為止，再牢固旋緊導向角鋼螺栓。

YA圓振動篩使用和維護：

振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。

工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。
